Dane techniczne:
Moc max: 200 W
Moc znam. RMS: 100 W
Pasmo :20-150Hz (regul.)
Wymiary: 245 x 203 mm
Masa: 1,7kg
Zasilanie: 230 V 50 Hz
Wybór rodzaju pracy: Automat/Manual
Sygnał we niskonap: 100mV, 500mV,stereo 775mV
Sygnał we wysokonap: z wyjść głośnik.

Konstrukcja:
Wzmacniacz mocy składa się z końcówki mocy zakończonej tranzystorami typu Darlington, prostownika z filtrem, rozbudowanego przedwzmacniacza z kilkoma rodzajami wejść i układu wyłączającego wzmacniacz w przypadku zaniku sygnału wejściowego(układ stand-by). Wzmacniacz posiada pełną gamę nowoczesnych zabezpieczeń( przeciwzwarciowe i termiczne).
Dzięki regulowanemu poziomowi sygnału wejściowego PA 9.1 może współpracować w zasadzie z dowolnym zestawem akustycznym lub kinem domowym, zapewniając bardzo doby poziom basu w zestawie.
Sygnał wejściowy to sygnał m.cz. w zakresie 0 - 100 mV lub 0-500mV, podany na gniazdo typu CINCH. ( SUB INPUT), oraz standardowe wejścia stereo o czułości 775mV.
Układ aktywnego filtru dolnoprzepustowego o dużej stromości charakterystyki posiada dodatkowy filtr typu subsonic , uniemożliwiający pracę subwoofera w zakresie zakresie infradźwięków (poniżej 16 Hz).
Wzmacniacz PA 9.1 składa się z następujących bloków:
- blok sumatora sygnału wejściowego
- blok przedwzmacniacza z zespołem filtrów kształtujących ch-kę
- blok przesuwnika fazowego
- blok mocy zakończonego tranzystorami mocy typu Darlington
- blok automatycznego wykrywania sygnału.

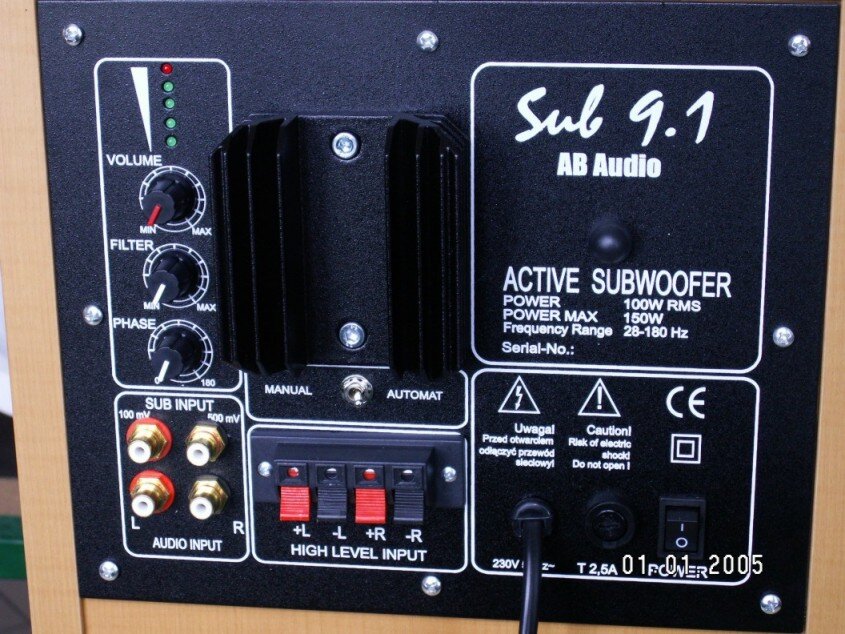

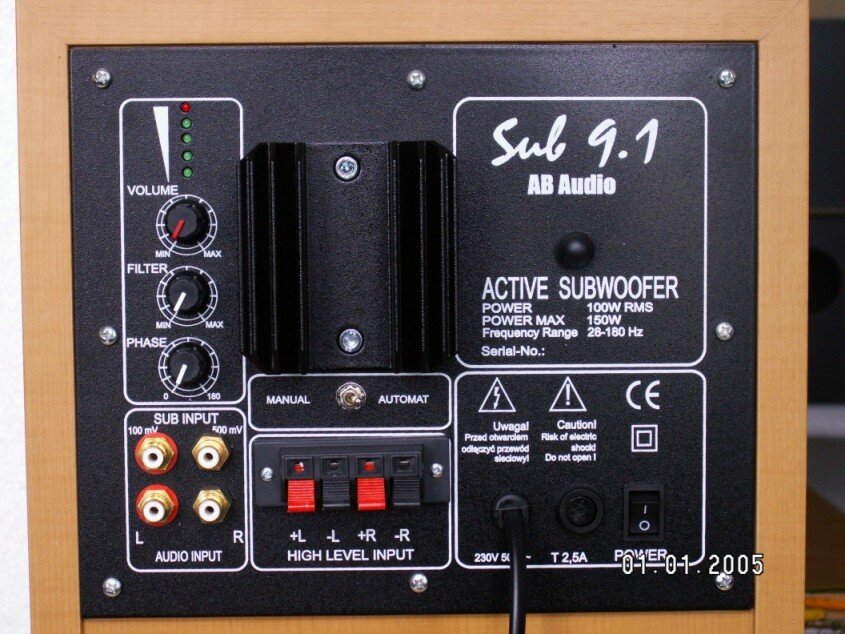

Wzmacniacz PA 9.1 posiada następujące regulacje:
- regulację poziomu sygnału we pokrętłem SIŁA GŁOSU
- regulację fazy subwoofera względem reszty zestawu pokrętłem FAZA
- regulację szerokości pasma subwoofera pokrętłem PASMO.
Elektronikę subwoofera, ze względu na znaczną moc wzmacniacza wyposażono w radiator.
Wzmacniacz zapewniają doskonałą jakość odtwarzania również dzięki nadmiarowemu zasilaczowi z transformatorem toroidalnym 100VA mocy ciągłej , który dostarcza odpowiednio duży prąd, przy przetwarzaniu zarówno impulsów jak i sygnału ciągłego.
